20.3/35 kV XLPE İZOLELİ, TEK DAMARLI, BAKIR İLETKENLİ KABLOLAR
YXC7V-R (20.3/35kV)
.jpg) |
 |
|
YXC7V-R 20.3/35 kV TSEK N2XSY 20.3/35 kV |

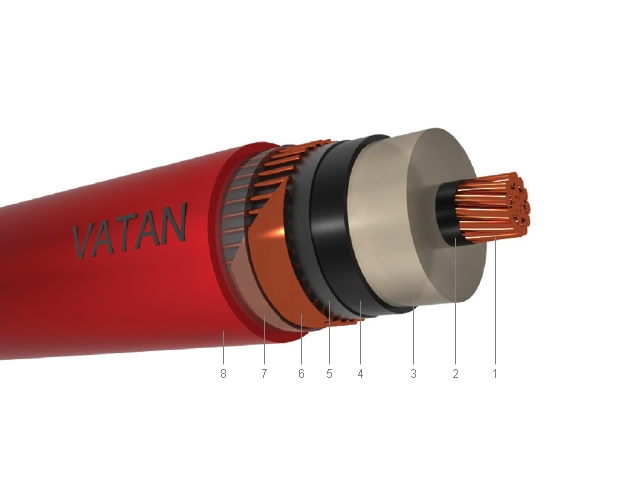

Yapısı
|
|
Teknik Bilgiler Maksimum işletme sıcaklığı: 90°C Maksimum kısa devre sıcaklığı: 250°C (+≤ 5 sn) Serin sıcaklığı min: -5°C Standart: TS IEC 60502-2 VDE 0276 |
Kullanma Yeri Bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslenmelerinde, hariçte, kablo kanallarında, dahilde ve toprak altlarında kullanılır.Ayrıca bu kablolar mekanik zorlanmaların bulunduğu yerlerde kullanılır. |
|
Teknik Özellikler / Technical Features |
||||||||
|
Normal Kesit |
Kablo Dış Çapı |
Akım Taşıma Kapasitesi |
Çalışma İndüktansı |
Çalışma Kapasitesi |
İletken DC Direnci (20 oC) |
Net Ağırlık |
Sevk Uzunluğu |
|
|
Rated Cross Section |
Overall Diameter Of Cable |
Current Carrying Capacity |
Operating Inductance |
Operating Capacity |
Conductor DC Resistance at (20 oC) |
Net Weight |
Delivery Length |
|
|
mm2 |
mm |
Havada Air (A) |
Toprakta Ground (A) |
mH / Km |
µF / km |
Ohm / Km |
Kg / Km |
Mt |
|
1x35/16 |
33 |
169 |
165 |
0,69 |
0,12 |
0,524 |
1300 |
1000 |
|
1x50/16 |
34 |
249 |
232 |
0,66 |
0,13 |
0,387 |
1480 |
1000 |
|
1x70/16 |
36 |
308 |
284 |
0,63 |
0,14 |
0,268 |
1720 |
1000 |
|
1x95/16 |
37.5 |
375 |
339 |
0,60 |
0,15 |
0,193 |
2040 |
1000 |
|
1x120/16 |
39 |
430 |
385 |
0,59 |
0,17 |
0,153 |
2320 |
1000 |
|
1x150/25 |
40.5 |
485 |
430 |
0,57 |
0,18 |
0,124 |
2720 |
1000 |
|
1x185/25 |
42.5 |
554 |
484 |
0,55 |
0,19 |
0,0991 |
3120 |
1000 |
|
1x240/25 |
45 |
653 |
559 |
0,53 |
0,21 |
0,0754 |
3670 |
1000 |
|
1x300/25 |
47.5 |
739 |
627 |
0,51 |
0,23 |
0,0601 |
4330 |
1000 |
|
1x400/35 |
50.50 |
842 |
701 |
0,49 |
0,25 |
0,0470 |
5350 |
500 |
|
1x500/35 |
54.00 |
965 |
786 |
0,48 |
0,27 |
0,0366 |
6430 |
500 |
|
1x630/35 |
58.50 |
1096 |
875 |
0,46 |
0,30 |
0,0283 |
7890 |
500 |
